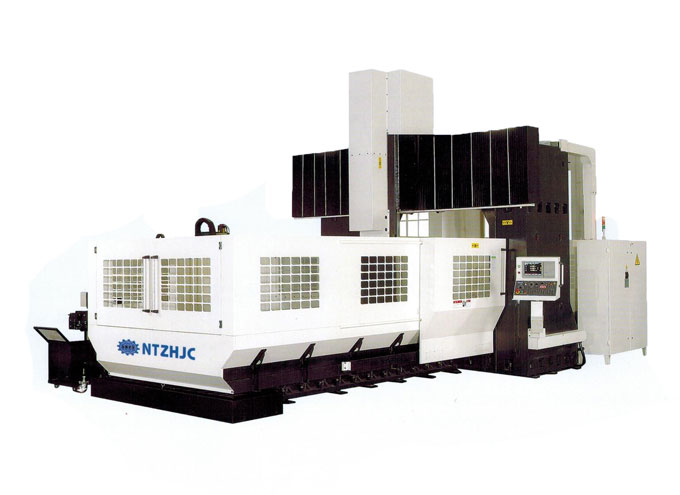

SKX系列
龙门/双面镗铣加工中心
结构和特点
·X轴采用进口耳机行星齿轮减速及齿轮条驱动。
·衡量采用三根滚动导轨和一根滑动导轨，满足重负荷切削。
·液压平衡装置用来平衡方滑枕和主变速箱的重量。
·多种附件铣床选择实现多功能加工。
·40、50、60把链式刀库可选。
·机床各坐标轴采用进口精密光栅，实现全闭环控制。
·机床主轴轴承配有恒温油冷装置。
·量身定制各种规格梁动五面体、动柱、双面镗加工中心。
·定梁/动柱/栋梁五面体多种选择。
多种附件头可选 油冷机 德国ZF变速箱 强李大扭距主轴单元，恒温油冷却
技术参数
|
项目
|
ZH-SKX2016
|
ZH-SKX3016
|
ZH-SKX3020
|
ZH-SKX4025
|
|
龙门跨距
|
1600mm
|
1600mm
|
2100mm
|
2600mm
|
|
工作台面积
|
2000x1200mm
|
3000x1200mm
|
300x1600mm
|
4000x2000mm
|
|
工作台承重
|
2000kg
|
4000kg
|
4000kg
|
8000kg
|
|
T型槽规格
|
7-28x160mm
|
7-28x160mm
|
7-28x220mm
|
9-28x220mm
|
|
X轴行程
|
2000mm
|
3000mm
|
3000mm
|
4000mm
|
|
Y轴行程
|
1600mm
|
1600mm
|
2100mm
|
2600mm
|
|
Z轴行程
|
800mm
|
800mm
|
800mm
|
800mm
|
|
主轴端面至工作台距离
|
200-1000mm
|
200-1000mm
|
200-1000mm
|
200-1000mm
|
|
主轴锥孔锥度
|
BT50
|
BT50
|
BT50
|
BT50
|
|
拉钉规格
|
P50T-2-MAS403
|
P50T-2-MAS403
|
P50T-2-MAS403
|
P50T-2-MAS403
|
|
主轴转速
|
0-6000rpm
|
0-6000rpm
|
0-6000rpm
|
0-6000rpm
|
|
主电机功率
|
15kw
|
15kw
|
15kw
|
15kw
|
|
机床快速X/Y/Z
|
10m/min
|
10m/min
|
10m/min
|
10m/min
|
|
进给速度
|
0.1-10m/min
|
0.1-10m/min
|
0.1-10m/min
|
0.1-10m/min
|
|
刀具最大直径
|
Φ100mm
|
Φ160mm
|
Φ160mm
|
Φ160mm
|
|
刀具最大长度
|
300mm
|
300mm
|
300mm
|
300mm
|
|
刀具最大重量
|
15kg
|
15kg
|
15kg
|
15kg
|
|
数控系统
|
FANUC 0i-MD
|
FANUC 0i-MD
|
FANUC 0i-MD
|
FANUC 0i-MD
|
|
定位精度
|
±0.02
|
±0.02
|
±0.025
|
±0.025
|
|
重复定位精度
|
±0.01
|
±0.01
|
±0.015
|
±0.05
|
