DSK系列

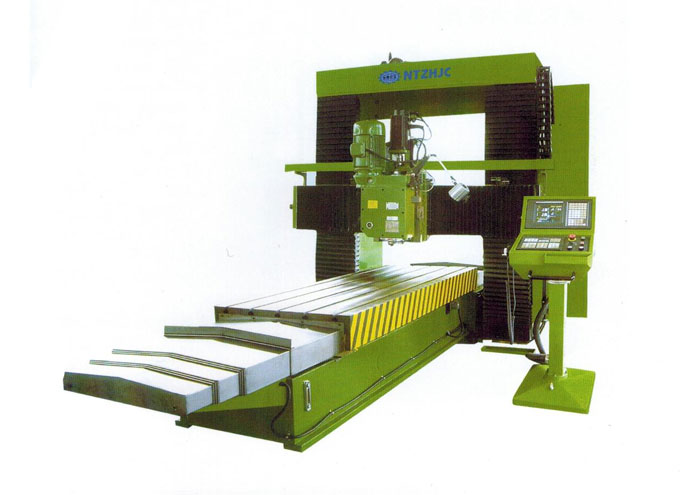

简易数控龙门铣床（栋梁式）
技术参数
|
项目 |
单位 |
ZH-DSK1508 |
ZH-DSK2012 |
ZH-DSK2512 |
ZH-DSK3012 |
ZH-DSK3016 |
ZH-DSK3020 |
|
最大切削长度 |
mm |
1508 |
2000 |
2500 |
3000 |
3000 |
3000 |
|
两柱间距离 |
mm |
900 |
1250 |
1250 |
1250 |
1600 |
2100 |
|
垂直行程 |
mm |
750 |
1000 |
1000 |
1000 |
1000/1200 |
1200 |
|
工作台面积 |
mm |
1500x800 |
2000x1000 |
2500x1000 |
3000x1000 |
3000x1200 |
3000x1600 |
|
工作台进给伺服电机功率 |
KW |
5.5 |
5.5 |
5.5 |
5.5 |
5.5 |
7.5 |
|
横梁升降电机功率 |
KW |
3 |
3 |
3 |
3 |
3 |
3 |
|
横向左右伺服电机功率 |
KW |
3 |
3 |
3 |
3 |
3 |
3 |
|
立侧式洗头功率 |
KW |
7.5/5.5 |
7.5/5.5 |
7.5/5.5 |
7.5/5.5 |
7.5/5.5 |
7.5/5.5 |
|
立铣头升降伺服电机功率 |
KW |
4.7 |
4.7 |
4.7 |
4.7 |
4.7 |
4.7 |
|
工作台移动速度 |
mm/min |
0～4000 |
0～4000 |
0～4000 |
0～4000 |
0～4000 |
0～4000 |
|
工作台润滑系统 |
Hp |
1/4HP电动注油器 |
1/4HP电子油泵 |
1/4HP电动注油器 |
1/4HP电动注油机 |
1/4HP电动注油器 |
1/4HP电动注油机 |
|
液压锁紧电机功率 |
Kw |
0.75 |
0.75 |
0.75 |
0.75 |
0.75 |
0.75 |
|
工作台载重量 |
kg |
5000 |
5000 |
5000 |
7000 |
10000 |
10000 |
|
机械重量 |
kg |
7500 |
11000 |
12500 |
14000 |
19000 |
21000 |
|
外形尺寸 |
mm |
4800x2150x1900 |
5800x2800x2900 |
6800x2800x2900 |
7800x2800x2900 |
7800x2800x2900 |
7800x3200x2900 |
△我司可能因研发改进，适时更改机械设计的规格、尺寸及相关参数，本参数仅供参考！
