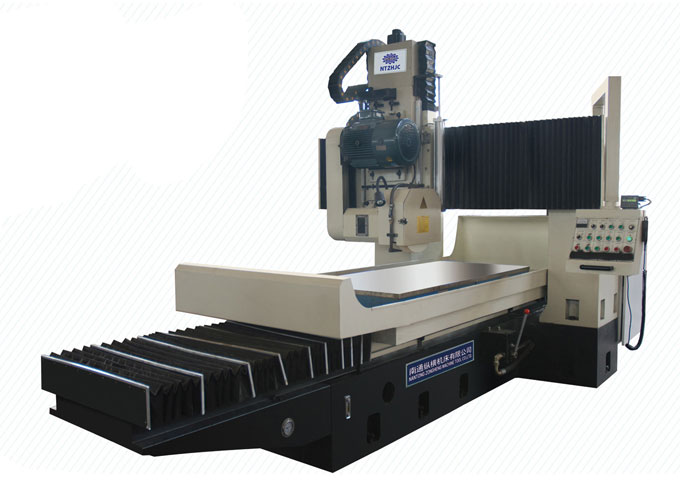

LMM80200/100200系列
数（程）控定梁式磨床系列
结构与特点
·机床床身与工作台采用平一V型贴塑滑动导轨副。工作台往复运动采用独立液压站驱动，可无极调速，操作方便。油站设有油温冷却装置，系统油温温升小。
·磨头横向移动采用滑动导轨，滚珠丝杆副传动：垂直移动采用矩形滑动导轨，经伺服电机、垂直蜗轮蜗杆减速器、滚珠丝杆副传动，可使用电子手轮对刀和微进给。
·机床纵向导轨采用自动连续润滑。垂直和横向导轨及丝杆副采用自动集中润滑。
·冷却箱配有磁性分离器过滤冷却液循环使用。
·机床运行可靠．性价比高。
技术参数
|
项目
|
单位
|
LMM80200
|
LMM100200
|
|
工作台尺寸
|
mm
|
800x42000
|
1000x42000
|
|
最大切削长度
|
mm
|
2200
|
2200
|
|
最大切削宽度
|
mm
|
1200
|
1400
|
|
最大切削高度
|
mm
|
400
|
400
|
|
磨头电机功率
|
KW
|
18.5
|
18.5
|
|
油泵电机功率
|
KW
|
7.5
|
7.5
|
|
磨头Y轴电机功率
|
KW
|
1.5
|
1.5
|
|
磨头Z轴电机功率
|
KW
|
1.5
|
1.5
|
|
X轴切削进给速度
|
mm/min
|
0～10000
|
0～10000
|
|
Y轴切削进给速度
|
mm/min
|
0～2240
|
0～2240
|
|
Z轴切削进给速度
|
mm/min
|
0～1500
|
0～1500
|
|
机床最大负荷
|
kg
|
4000
|
4000
|
|
机床总重量
|
kg
|
8500
|
8500
|
|
机床外形尺寸
|
mm
|
长：5400
|
长：5400
|
|
宽：2700
|
宽：2800
|
|
高：2500
|
高：2500
|
产品不断改进，技术参数恕不另行通知。
