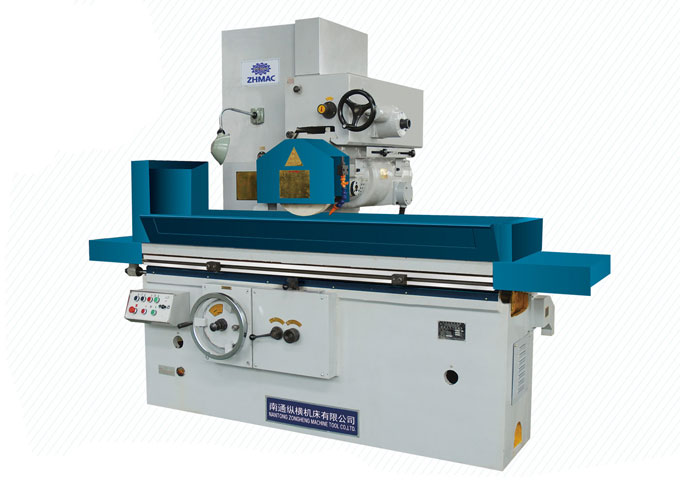

M7132/7140/7150/7163卧轴矩台平面磨床

浏览同类商品

下一页： M618S精密卧轴矩台平面磨床

  • 产品名称： M7132/7140/7150/7163卧轴矩台平面磨床

QQ交流

M7132/7140/7150/7163
卧轴矩台平面磨床


结构与特点
    该机床为工作台纵向采用液压传动的高效磨削机床，磨头横向运动可以液动，也可以手动。磨头垂直升降在原手动基础上增加了快速升降机构．提高了生产效率。适台于各种机械加工、汽车配件、工夹具、磁钢、模具等零件的加工行业。


技术参数

项目   单位 M7132x1000 M7132x1600 M7132x2000 M7140x1000 M7140x1600 M7140x2000 M7150x1250 M7163x1250 M7163x1600 M7163x2000
工作台面尺寸（长x宽）   mm 1000x320 1600x320 2000x320 1000x400 1600x400 2000x400 1250x500 1250x630 1600x630 2000x630
工作台最大纵向移动量   mm 1100 1700 2100 1100 1700 2100 1350 1350 1700 2100
主轴中心到工作台面的
最大距离		   mm 570 570 570 570 570 570 800 800 800 800
磨头最大横向移动量   mm 350 350 350 450 450 450 580 700 700 700
磨头最大垂直移动量   mm 400 400 400 400 400 400 600 600 600 600
磨头垂直进给 每格 mm 0.01 0.01 0.01 0.01 0.01 0.01 0.01 0.01 0.01 0.01
手轮刻度值 每转 mm 1 1 1 1 1 1 1 1 1 1
快速升降电机 功率 kw 0.37 0.37 0.37 0.37 0.37 0.37 0.37 0.37 0.37 0.37
  转速 r/min 1440 1440 1440 1440 1440 1440 1450 1450 1440 1440
砂轮尺寸   mm 350x127x40 350x127x40 350x127x40 350x127x40 350x127x40 350x127x40 400x203x50 400x203x50 400x203x50 400x203x50
砂轮转速   r/min 1440 1440 1440 1440 1440 1440 1440 1440 1440 1440
电机总功率   kw 11 11 11 11 14 14 12 14 14 14
砂轮主轴电机   kw 7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5
油泵电机   kw 3 3 3 3 5.5 5.5 5.5 5.5 5.5 5.5
工作精度   mm 0.015x1000 0.015x1000 0.015x1000 0.015x1000 0.015x1000 0.015x1000 0.015x1000 0.015x1000 0.015x1000 0.015x1000
表面粗糙度   μm Ra:0.63 Ra:0.63 Ra:0.63 Ra:0.63 Ra:0.63 Ra:0.63 Ra:0.63 Ra:0.63 Ra:0.63 Ra:0.63
机床净重/毛重   kg 3700/4300 4300/4900 4830/5300 4000/4600 5300/6000 6300/7000 5300/6000 5600/6300 6500 7500
包装尺寸（长x宽x高）   mm 2800x
1750x
2350		 4500x
2000x
2350		 5500x
2000x
2350		 2800x
1750x
2350		 4500x
2000x
2350		 5500x
2000x
2350		 3800x
2700x
2800		 3800x
2700x
2800		 4400x
2700x
2800		 5400x
2700x
2800

产品不断改进，技术参数恕不另行通知。
