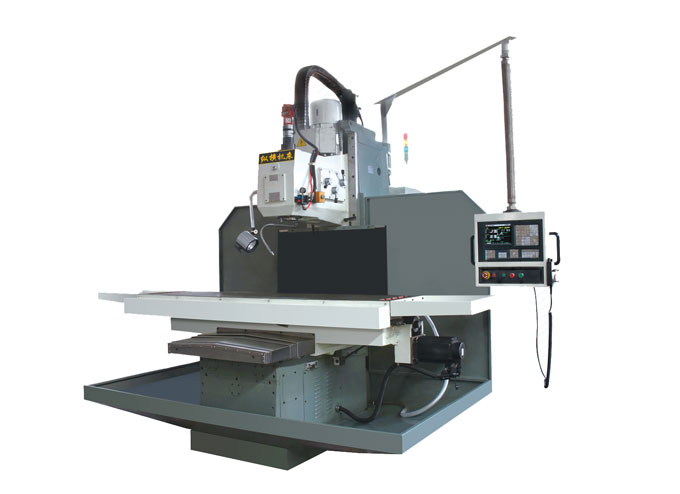

XKV1850/2250系列
数控强力铣床
结构与特点
·床身采用整体封闭框架式床身结构，稳定性好、刚性好。
·导轨采用超音频淬火硬度达HRC52，铸件全部采用二次回火处理，导轨宽稳定性高，精度保持性好、耐磨。
·机床采用自动润滑系统各运动部件润滑良好。
·床鞍结合采用贴塑工艺，自动润滑系统，确保各运动部件润滑良好、运动灵活。
·工作台面采用淬火工艺，硬度在HRC48以上，耐磨性好，精度保持性好。
·机床工作行程大，加工范围广。
·机床采用全防护，有效的保证机床良好地运行。
·主轴采用纯磨消齿轮传动，进口抽承NTN扭矩大、噪音小、精度高。
·主轴采用气动锁刀器机构，换刀快，劳动强度小，效率高。
·北京KND数控系统。
·工作台面能承受重载切削。
·机床强切性能与精加工性能一样卓越。
·机床采用树脂铸造，材料HT300。
·机床丝杆采用磨制滚珠丝杆传到。
技术参数
|
项目
|
单位
|
XKV1332
|
XKV1740
|
XKV1850
|
XKV2250
|
|
工作台面积（长x宽）
|
mm
|
1300x320
|
1700x400
|
1800x500
|
2200x500
|
|
T型槽尺寸
|
mm
|
90x18x3
|
90x18x3
|
90x18x5
|
90x18x5
|
|
X/Y/Z轴行程
|
mm
|
800/400/500
|
1000/400/500
|
1200/500/600
|
1600/500/600
|
|
主轴转速
|
rpm
|
(12档）50-1430rmp
|
(12档）50-1430rmp
|
50-1430
|
50-1430
|
|
主轴锥孔锥度
|
|
NT50
|
NT50
|
BT50
|
BT50
|
|
刀柄连接螺纹型号
|
|
M24
|
M24
|
M24
|
M24
|
|
主轴端面至工作台
|
mm
|
50-550
|
50-550
|
50-650
|
50-650
|
|
主轴中心到立柱度
|
mm
|
550
|
550
|
650
|
650
|
|
最大运动速度（三轴）
|
mm/min
|
5000
|
5000
|
5000
|
5000
|
|
定位精度
|
mm
|
0.02
|
0.02
|
0.02
|
0.02
|
|
重复定位精度
|
mm
|
0.01
|
0.01
|
0.01
|
0.01
|
|
最小设定单位（三轴）
|
mm
|
0.001
|
0.001
|
0.001
|
0.001
|
|
工作台承载
|
kg
|
600
|
800
|
1000
|
1500
|
|
配数控系统
|
|
凯恩帝（选配）
|
凯恩帝（选配）
|
凯恩帝（选配）
|
凯恩帝（选配）
|
|
伺服电机参数
|
kw
|
2.2,,2.2,2.2
|
2.2,,2.2,2.2
|
3.6,3.6,2.2
|
4.6,4.6,2.2
|
|
主电机
|
kw
|
7.5
|
7.5
|
7.5/11
|
7.5/11
|
|
润滑电机
|
kw
|
200
|
200
|
0.2
|
0.2
|
|
冷却泵电机
|
kw
|
125
|
125
|
0.125
|
0.125
|
|
气动锁刀
|
|
选配
|
选配
|
选配
|
选配
|
|
机床重量
|
kg
|
约2800
|
约3500
|
约5600
|
约6500
|
|
机床外观尺寸（长x宽x高）
|
mm
|
2600x1800x2500
|
2500x1800x2500
|
2600x2700x3000
|
3200x2700x3000
|
