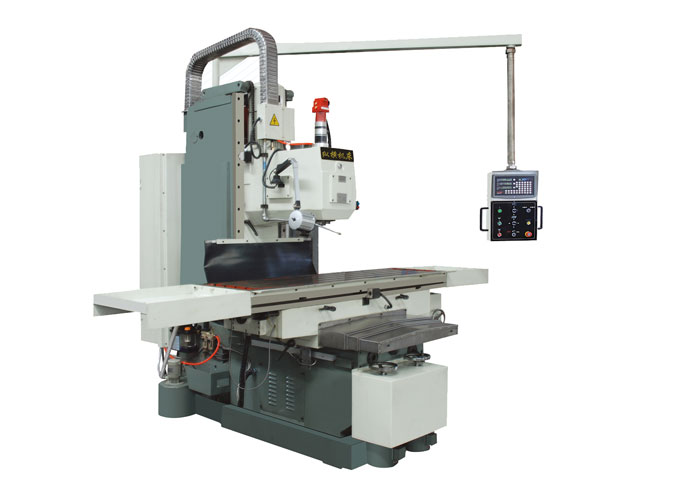

XK1850/2250系列
传统强力铣床
结构与特点
·机床采用高品质米汉纳铸件。
·床身采用整体封闭框架式床身结构，稳定性好、刚性好。
·导轨采用超音频淬火硬度达HRC52，铸件全部采用二次回火处理，导轨宽稳定性高，精度保持性好、耐磨。
·机床采用自动润滑系统各运动部件润滑良好。
·床鞍结合采用贴塑工艺，自动润滑系统，确保各运动部件润滑良好、运动灵活。
·工作台面采用淬火工艺，硬度在HRC48以上，耐磨性好，精度保持性好。
·机床工作行程大，加工范围广。
·主轴采用纯削齿轮转动，齿轮磨数大，切削力强。
·采用进口NTN轴承扭矩大、噪音小、精度高。
·主轴采用气动先进锁刀器结构，换刀快，劳动强度小，效率高。
·机床三轴装有数显、操作简单，便于精确定位。
·工作台面能承受重载切削。
·机床强切性能与精加工性能一样卓越。
技术参数
|
|
项目
|
单位
|
XK1332
|
XK1740
|
XK1850
|
XK2250
|
|
工作台
|
工作台尺寸（长x宽）
|
mm
|
1300x320
|
1700x400
|
1800x500
|
2200x500
|
|
|
T型槽
|
mm
|
90x18x3
|
90x18x3
|
90x18x5
|
90x18x5
|
|
行程
|
三向行程
|
mm
|
800/400/500
|
1000/400/500
|
1200x横550x升降600
|
纵1600x横550x升降600
|
|
|
主轴端面至工作台距离
|
rpm
|
50-550
|
50-550
|
50-650
|
50-650
|
|
|
主轴中心至立柱导轨面距离
|
mm
|
550
|
550
|
650
|
650
|
|
主轴
|
主轴锥孔
|
|
NT50
|
NT50
|
BT50
|
BT50
|
|
|
主轴转速
|
rpm
|
(12档）50-1430rpm
|
(12档）50-1430rpm
|
(12档）50-1430
|
(12档）50-1430
|
|
进给
|
工作台纵、横向进给速度
|
mm/min
|
5-5000mm/min
|
5-5000mm/min
|
12档10-1650
|
12档10-1650
|
|
|
工作台纵、横向快速速度
|
mm/min
|
3000
|
3000
|
3000
|
3000
|
|
|
铣头升降速度
|
mm/min
|
5-5000mm/min
|
5-5000mm/min
|
12档5-825
|
12档5-825
|
|
|
铣头快速升降速度
|
mm/min
|
1500
|
1500
|
1500
|
1500
|
|
电机容量
|
主轴电机
|
kw
|
7.5
|
7.5
|
7.5/11
|
7.5/11
|
|
|
进给电机
|
kw
|
1.5
|
1.5
|
1.5
|
1.5
|
|
|
冷却泵电机
|
w
|
125
|
125
|
125
|
125
|
|
|
润滑电机
|
w
|
200
|
200
|
200
|
200
|
|
|
外型尺寸（长x宽x高）
|
mm
|
2600x1800x2500
|
2500x1800x2500
|
2600x2700x3000
|
3200x2700x3000
|
|
一般规格
|
机床净重
|
kg
|
约2800kg
|
约3500kg
|
约5600
|
约6500
|
|
|
工作台承载
|
kg
|
600
|
800
|
1000
|
1000
|
